產品名稱：國標內螺紋截止閥
國標內螺紋截止閥執行標準
| 防爆中軸/全流 |
| 適用溫度范圍 |
-20℃ to 120℃ |
| 使用壓力 |
≤1.6MPa |
| 設計制造 |
GB/T-12237/ANSI B16.34 |
| 尺寸參照 |
GB/T-9113.1/ASMEB16.5CLASS150 |
| 長度 |
GB/T-12221/ASMWB16.1 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
國標內螺紋截止閥材料列表
| 部件名稱 |
材質 |
| 閥體 |
不銹鋼 CF8MCF8 |
| 閘瓣閥桿 |
不銹鋼 CF8M CF8 |
| 閥蓋 |
不銹鋼 CF8M CF8 |
| 線條 |
聚四氟乙烯 PTFE |
| 金屬墊片 |
不銹鋼 SS304 304 |
| 填料 |
聚四氟乙烯 PTFE |
| 填料壓套 |
不繡鋼 SS316 304 |
| 填料壓蓋螺母 |
不繡鋼 SS316 304 |
| 手輪 |
鐵 |
| 金屬墊片 |
不繡鋼 SS316 304 |
| 彈墊 |
不繡鋼 SS316 304 |
| 螺帽 |
不繡鋼 SS316 304 |

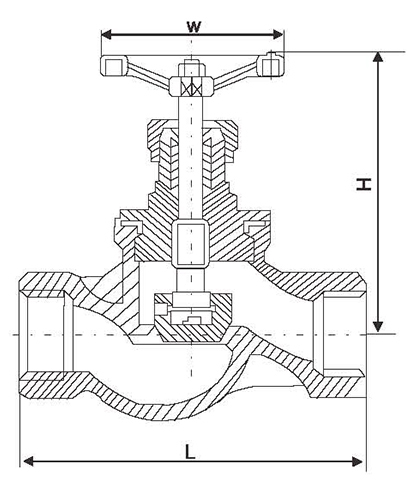

國標內螺紋截止閥外形尺寸
| SIZE |
L |
W |
H |
| 1/2" |
87 |
63 |
97 |
| 3/4" |
97 |
72 |
103 |
| 1" |
117 |
72 |
110 |
| 1-1/4" |
135 |
97 |
142 |
| 1-1/2" |
163 |
98 |
167 |
| 2" |
188 |
126 |
182 |
