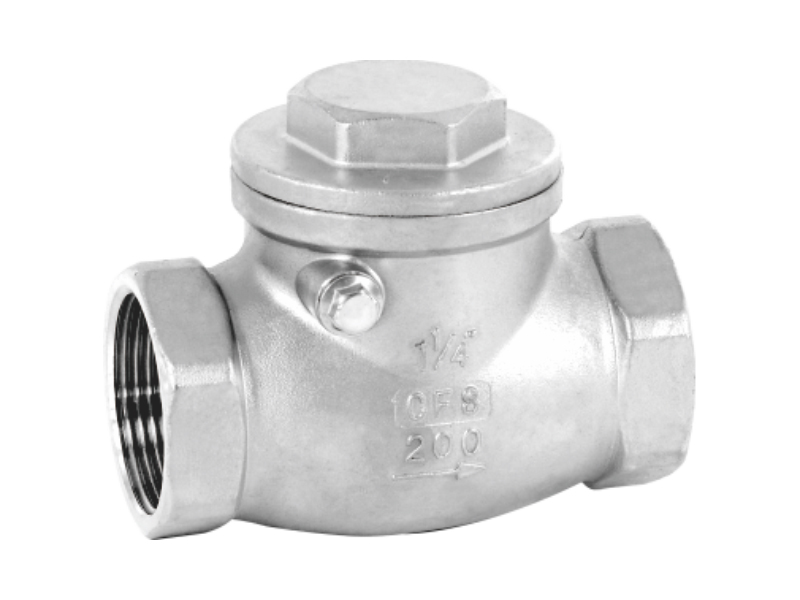

產品名稱：內螺紋旋啟式止回閥
內螺紋旋啟式止回閥執行標準
| 防爆中軸 /全流 |
| 適用溫度范圍 |
-20 to 120℃ |
| 使用壓力 |
≤1.6MPa |
| 設計制造 |
GB/T-12237/ANSI B16.34 |
| 尺寸參照 |
GB/T-9113.1/ASMEB16.5CLASS150 |
| 長度 |
GB/T-12221/ASMWB16.1 |
| 螺紋標準 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 |
GB/T-13927/API598 |
內螺紋旋啟式止回閥材料列表
| 部件名稱 |
材質 |
| 閥體 |
不銹鋼 CF8MCF8 |
| 閥瓣 |
不銹鋼 CF8M CF8 |
| 閥蓋 |
不銹鋼 CF8M CF8 |
| 線條 |
聚四氟乙烯 |
| 螺栓 |
不銹鋼SS316 304 |
| 四氟墊片 |
聚四氟乙烯 |
| 金屬墊片 |
不銹鋼SS316 304 |
| 銷 |
不銹鋼SS316 304 |

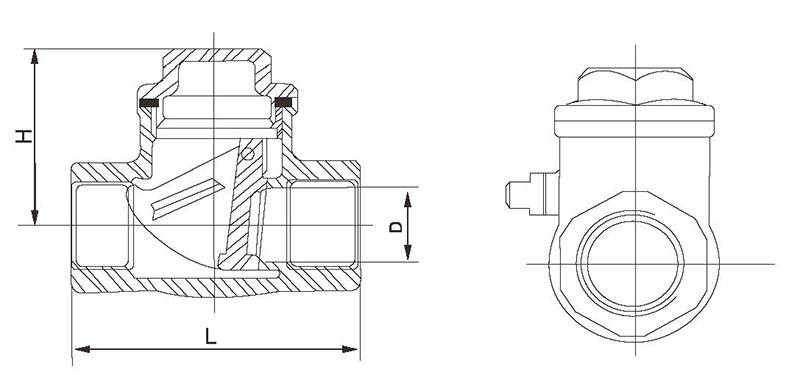

內螺紋旋啟式止回閥外形尺寸
| SIZE |
L |
D |
H |
| 1/2" |
62 |
18 |
43 |
| 3/4" |
75 |
24 |
47 |
| 1" |
89 |
30 |
49 |
| 1-1/4" |
100 |
38 |
58 |
| 1-1/2" |
116 |
44 |
65 |
| 2" |
134 |
56 |
73 |
| 2-1/2" |
165 |
72 |
90 |
| 3" |
189 |
85 |
105 |
