產品詳情

您目前所在位置：網站首頁>產品中心>法蘭閥門系列

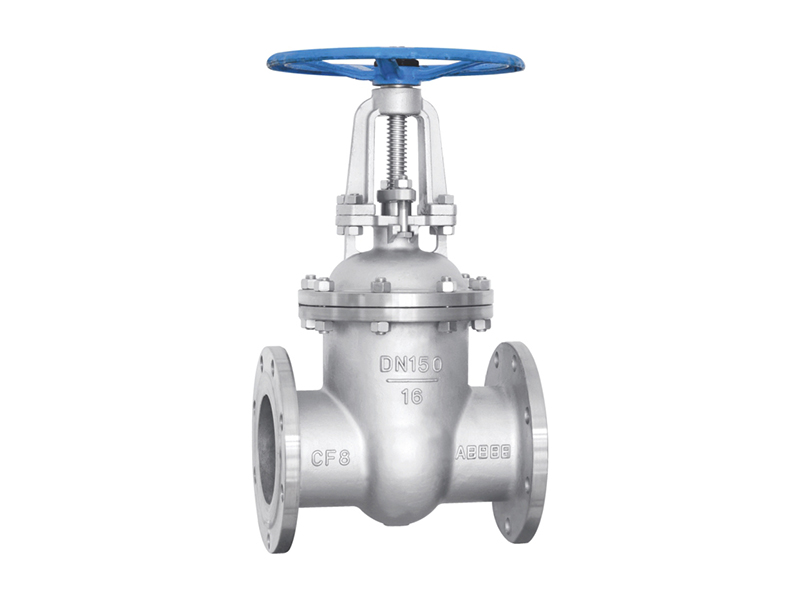

產品名稱：國標閘閥

國標閘閥執行標準

設計與制造	GB/T12234-89
結構長度	GB/T12221-89
法蘭尺寸	JB/T82.1-94
試驗和檢驗	GB/T1327-92

國標閘閥壓力試驗

公稱壓力(MPa)	試驗壓力(MPa)
公稱壓力(MPa)	殼體	密封(水)	密封(氣)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8		2.8
4.0	6.0	4.4		4.4
6.4	9.6	7.0		7.0
10.0	15.0	11.0		11.0

國標閘閥材料列表

零件名稱	材質
零件名稱	P	P3	P8	R	R3	R8
閥體	ZG1Cr18Ni9Ti	CF3	CF8	ZG1Cr18Ni12Mo2Ti	CF3M	CF8M
閘板	ZG1Cr18Ni9Ti	CF3	CF8	ZG1Cr18Ni12Mo2Ti	CF3M	CF8M
閥蓋	ZG1Cr18Ni9Ti	CF3	CF8	ZG1Cr18Ni12Mo2Ti	CF3M	CF8M
閥桿	1Cr18Ni9Ti	304L	304	1Cr18Ni12Mo2Ti	316L	316
填料	柔性石墨
閥桿螺母	鋁青銅
手輪	可鍛鑄鐵
適用介質	硝酸類			醋酸類
適用溫度	≤200℃

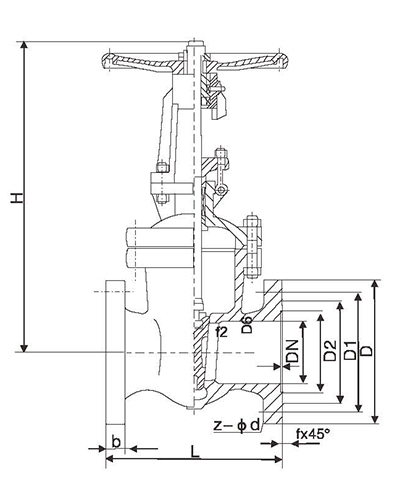

外形尺寸

DN(mm)	連接尺寸							外形尺寸
DN(mm)	L	D	D1	D2	f	b	Z-φd	H手	H電	電動裝置
Z41W-16P(P3、P8、R、R3、R8) Z941 W-16P(P3、P8、R、R3、R8)
15	130	95	65	45	2	14	4-14	175	-	-
20	150	105	75	55	2	16	4-14	180	-	-
25	160	115	85	65	2	16	4-14	210	-	-
32	180	135	100	78	3	18	4-18	280	-	-
40	200	145	110	85	3	18	4-18	350	-	-
50	250	160	125	100	3	20	4-18	358	653	DZW10
65	265	180	145	120	3	20	4-18	375	665	DZW10
80	280	195	160	135	3	20	8-18	433	725	DZW10
100	300	215	180	155	3	22	8-18	502	787	DZW10
125	325	245	210	185	3	22	8-18	612	902	DZW20
150	350	280	240	210	3	24	8-23	676	955	DZW30
200	400	335	295	265	3	24	12-23	820	1105	DZW30
250	450	405	355	320	3	26	12-25	969	1343	DZW45
300	500	460	410	375	3	28	12-25	1142	1516	DZW60
350	550	520	470	435	3	30	16-25	1280	1978	DZW60
400	600	580	525	485	3	32	16-30	1452	1849	DZW90
450	650	640	585	545	3	34	20-30	1541	1937	DZW120
500	700	705	650	608	3	34	20-34	1676	2234	DZW120
600	800	840	770	718	3	36	20-41	1874	2432	DZW180
700	900	910	840	788	5	40	24-41	-	2489	DZW250
800	1000	1020	950	895	5	42	24-41	-	2643	DZW350

外形尺寸

DN(mm)	連接尺寸							外形尺寸
DN(mm)	L	D	D1	D2	f	b	Z-φd	H手	H電	電動裝置
Z41W-25P(P3、P8、R、R3、R8) Z941W-25P(P3、P8、R、R3、R8)
15	130	95	65	45	2	14	4-14	175	-	-
20	150	105	75	55	2	16	4-14	180	-	-
25	160	115	85	65	2	16	4-14	210	-	-
32	180	135	100	78	3	18	4-18	280	-	-
40	200	145	110	85	3	18	4-18	350	-	-
50	250	160	125	100	3	20	4-18	358	653	DZW10
65	265	180	145	120	3	22	8-18	375	665	DZW10
80	280	195	160	135	3	24	8-18	433	725	DZW10
100	300	230	190	160	3	24	8-23	502	787	DZW20
125	325	270	220	188	3	26	8-25	612	902	DZW20
150	350	300	250	218	3	28	8-25	676	955	DZW30
200	400	360	310	278	3	30	12-25	820	1105	DZW30
250	450	425	370	332	3	32	12-30	969	1343	DZW45
300	500	485	430	390	3	34	16-30	1142	1516	DZW60
350	550	550	490	448	4	38	16-34	1280	1978	DZW90
400	600	610	550	505	4	40	16-34	1452	1849	DZW120
450	650	660	600	555	4	46	20-34	1541	1937	DZW180
500	700	730	660	610	4	48	20-41	1676	2234	DZW180
600	800	840	770	718	4	48	20-41	1874	2432	DZW250
700	900	955	875	815	5	50	24-48	-	2489	DZW350
800	1000	1070	990	930	5	54	24-48	-	2643	DZW500

外形尺寸

DN(mm)	連接尺寸									外形尺寸
DN(mm)	L	D	D1	D2	D6	f	f2	b	Z-φd	H手	H電	電動裝置
Z41W-40P(P3、P8、R、R3、R8) Z941 W-40P(P3、P8、R、R3、R8)
15	130	95	65	45	40	4	3	14	4-14	175	-	-
20	150	105	75	55	51	4	3	16	4-14	180	-	-
25	160	115	85	65	58	4	3	16	4-14	210	-	-
32	180	135	100	78	66	4	3	18	4-18	280	-	-
40	200	145	110	85	76	4	3	18	4-18	350	-	-
50	250	160	125	100	88	4	3	20	4-18	372	665	DZW10
65	290	180	145	120	110	4	3	22	8-18	395	680	DZW10
80	310	195	160	135	121	4	3	24	8-18	457	752	DZW10
100	350	230	190	160	150	4.5	3.5	24	8-23	552	846	DZW20
125	400	270	220	188	176	4.5	3.5	26	8-25	634	973	DZW20
150	450	300	250	218	204	4.5	3.5	28	8-25	708	1087	DZW30
200	550	375	320	282	260	4.5	3.5	34	12-30	858	1243	DZW30
250	650	445	385	345	313	4.5	3.5	38	12-34	1015	1429	DZW60
300	750	510	450	408	364	4.5	3.5	42	16-34	1203	1608	DZW90
350	850	570	510	465	422	5	4	46	16-34	1341	1739	DZW120
400	950	655	585	535	474	5	4	50	16-41	1492	1897	DZW180
450	1050	680	610	560	524	5	4	57	20-41	-	2104	DZW250
500	1150	755	670	612	576	5	4	57	20-48	-	2401	DZW250
