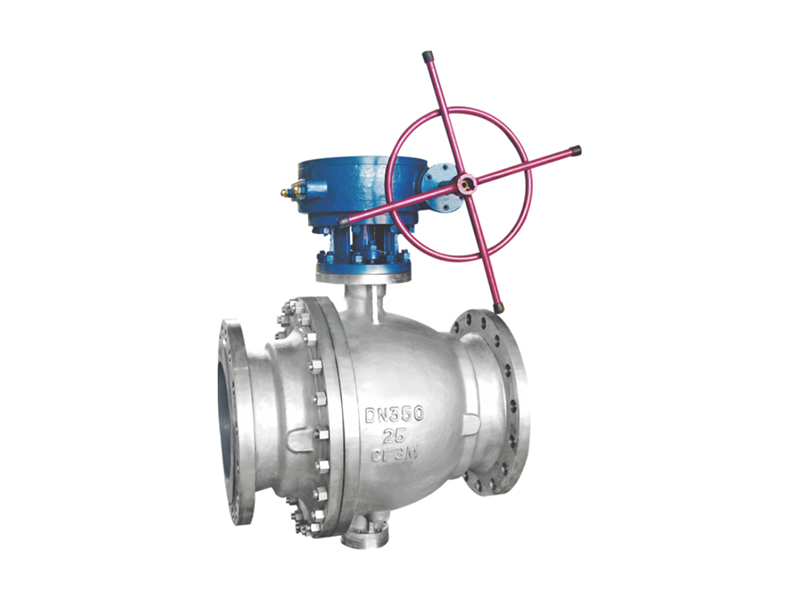

產品名稱：國標固定球閥

國標固定球閥執行標準

設計與制造按照	結構長度按照	法蘭尺寸按照	試驗和檢驗按照
GB12237-89	GB/12221-89	JB/T82.1-94	GB/T13927-92

國標固定球閥壓力試驗

公稱壓力(MPa)	試驗壓力(MPa)
公稱壓力(MPa)	強度	密封(水)	密封(氣)	上密封
1.6	1.6	1.6	0.6	1.6
2.5	2.5	2.5		2.5
4.0	4.0	4.0		4.0
6.4	6.4	6.4		6.4
10.0	10.0	10.0		10.0

國標固定球閥材料列表

材料名稱	材質
材料名稱	P	P3	P8	R	R3	R8
閥體	ZG1Cr18Ni9Ti	CF3	CF8	ZG1Cr18Ni12Mo2Ti	CF3M	CF8M
球體	ZG1CR18Ni9Ti (1CR18Ni9Ti)	CF3(304L)	CF8(304)	ZG1Cr18Ni12Mo2Ti (1Cr18Ni12Mo2Ti)	CF3M(316L)	CF8M(316)
閥蓋	ZG1Cr18Ni9Ti	CF3	CF8	ZG1Cr18Ni12Mo2Ti	CF3M	CF8M
閥桿	1Cr18Ni9Ti	304L	304	1Cr18Ni12Mo2Ti	316L	316
閥座	PTFE、PPL/STL6、本體加工
填料	PTFE、柔性石墨
適用介質	硝酸類			醋酸類
適用溫度	PTFE≤150PPU STL6、本體加工≤200

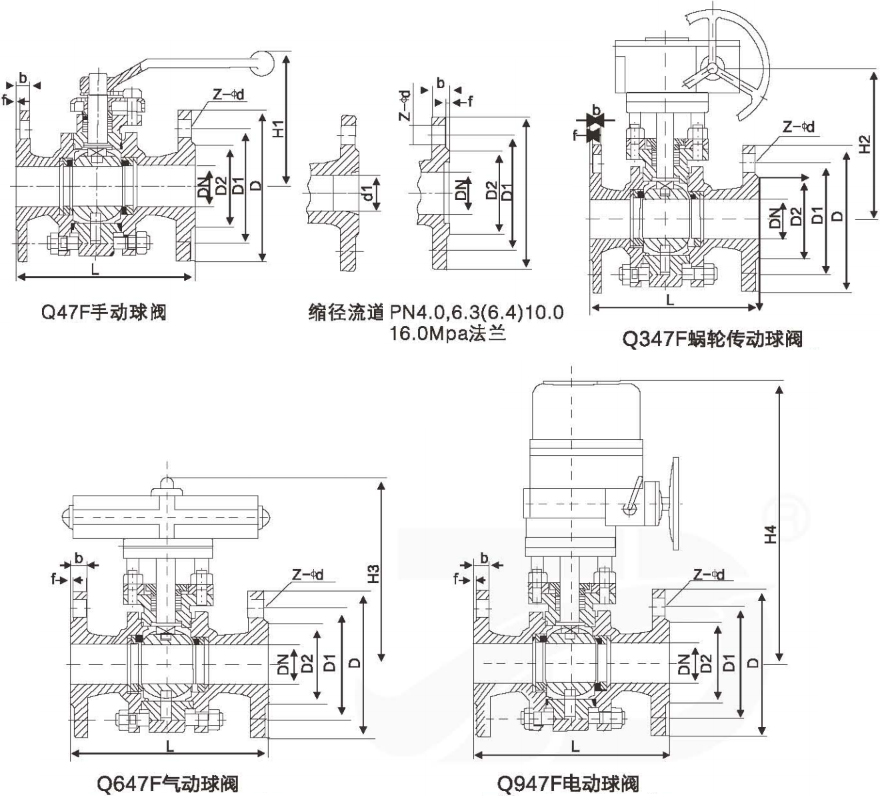

國標固定球閥外形尺寸

DN(mm)	結構長度						連接尺寸 (mm)						外形尺寸 (mm)
	L		d1		D	D1	D2	f	b	Z-φd	H1	H2	H3	H4
	全通徑	縮徑	全通徑	縮徑	D	D1	D2	f	b	Z-φd	H1	H2	H3	H4
PN1.0(MPa)
125	356	254	125	100	250	210	184	3	22	8-18	252	305	542	520
150	394	267	150	125	285	240	211	3	24	8-22	272	398	572	538
200	457	292	200	150	340	295	266	3	24	8-22	342	495	636	580
250	533	330	250	200	395	350	319	3	26	12-22	-	580	726	637
300	610	356	300	250	445	400	370	3	26	12-22	-	625	859	684
350	686	381	350	300	505	460	429	4	26	16-22	-	720	927	796
400	762	406	400	350	565	515	480	4	26	16-26	-	770	1080	842
450	864	432	450	400	615	565	530	4	28	20-26	-	840	1120	874
500	914	457	500	450	670	620	582	4	28	20-26	-	910	1150	904
600	1450	500	600	500	780	725	682	4	34	20-30	-	950	1220	980
700	1650	610	700	600	895	840	794	5	34	24-30	-	1000	1250	1010
800	1850	660	800	700	1015	950	901	5	36	24-33	-	1050	1310	1060
900	2050	711	900	800	1115	1050	1001	5	38	28-33	-	1250	1360	1114
1000	2250	811	1000	900	1230	1160	1112	5	38	28-36	-	_	1420	1190

外形尺寸

公稱通徑 DN(mm)	結構長度	連接尺寸 (mm)						外形尺寸 (mm)
	L	D	D1	D2	b	f	Z-φd	H1	H2	H3	H4
	全通徑	D	D1	D2	b	f	Z-φd	H1	H2	H3	H4
PN2.5(MPa)
15	130	95	65	46	14	2	4-14	62	-	200	-
20	140	105	75	56	16	2	4-14	68	-	204	-
25	150	115	85	65	16	2	4-14	75	-	215	360
32	165	135	100	76	18	2	4-18	85	-	240	390
40	180	145	110	84	18	3	4-18	95		264	395
50	200	160	125	99	20	3	4-18	110		274	470
65	220	180	145	118	22	3	8-18	130		379	490
80	250	195	160	132	24	3	8-18	155	-	389	580
100	280	230	190	156	24	3	8-23	180	320	416	595
125	320	270	220	184	26	3	8-25	250	380	542	650
150	360	300	250	211	28	3	8-25	275	400	572	760
200	400	360	310	274	30	3	12-25	330	450	730	820
PN4.0(MPa)
15	130	95	65	46	14	2	4-14	62	-	200	-
20	140	105	75	56	16	2	4-14	68		204	-
25	150	115	85	65	16	2	4-14	75	-	215	360
32	180	135	100	76	18	2	4-18	85	—	240	390
40	200	145	110	84	18	3	4-18	95		264	395
50	220	160	125	99	20	3	4-18	110	_	360	472
65	250	180	145	118	22	3	8-18	130	-	379	530
80	280	195	160	132	24	3	8-18	155	-	452	580
100	320	230	190	156	24	3	8-23	180	320	479	630
125	400	270	220	184	26	3	8-25	250	380	646	710
150	400	300	250	211	28	3	8-25	275	400	666	760
200	550	375	320	284	34	3	12-30	330	450	815	825
PN6.4(MPa)
15	145	105	75	46	20	2	4-14	70		200	-
20	165	125	90	56	20	2	4-18	75		204	-
25	180	135	100	65	24	2	4-18	85		215	360
32	200	150	110	76	24	3	4-22/23	100		240	386
40	215	165	125	84	26	3	4-22/23	115		264	394
50	250	175	135	99	26	3	4-22/23	130		360	472
65	280	200	160	118	26	3	8-22/23	155	-	379	530
80	320	210	170	132	28	3	8-22/23	180	320	452	580
100	360	250	200	156	30	3	8-26/25	210	340	480	630
125	420	295	240	184	34	3	8-30	250	460	646	710
150	420	340	280	211	36	3	8-34	275	480	666	760
PN10.0(MPa)
15	145	105	75	46	20	2	4-14	70	-	200	-
20	165	125	90	56	20	2	4-18	75	-	205	-
25	180	135	100	65	24	2	4-18	85	-	215	360
32	200	150	110	76	24	3	4-23	100	-	240	386
40	215	165	125	84	26	3	4-23	115	-	265	394
50	250	195	145	99	28	3	4-26/25	130	-	360	472
65	280	220	170	118	30	3	4-26/25	155	-	380	530
80	320	230	180	132	32	3	8-26/25	180	320	452	580
100	360	265	210	156	36	3	8-30	210	350	480	630
