該類型閥門系列是一款衛生型自動或手動操作的 蝶閥系列，廣泛適用于不銹鋼管道系統內調節介質流量是一類閥門。
工作原理

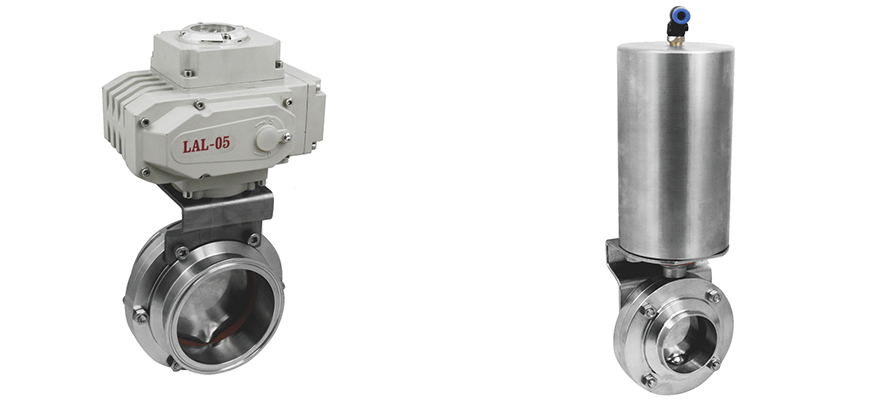

該類型閥門既可以通過一個電動執行器或氣動執行器進行遠程遙控操作，也可以通過一個手柄進行人為操控。
電動執行器或氣動執行器是將一個活塞的軸向運動轉換為閥門軸的90°旋轉，實現對管道流體的控制和開/關任務。氣動執行器裝置有三種標準：常開(NO) 型，常閉(NC)型，氣/氣(AA)型。

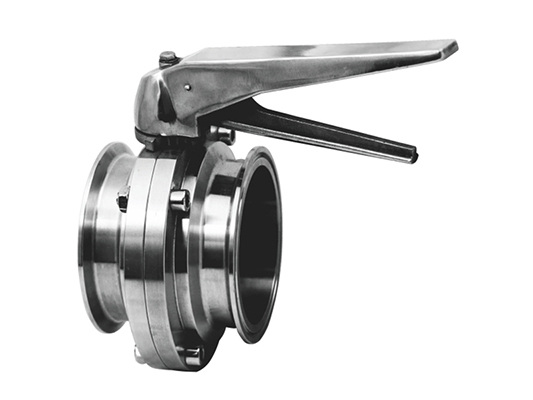

鴨嘴式手動操作用的多位手柄可通過15°位置的 調節將閥門機械式鎖定在其開啟或關閉的12位子上，達到控制介質流量的目的。
拉桿式手動操作用手柄通過4個多功能定位，將閥 門機械式鎖定在其開啟或關閉的4個位子上，也達到了 控制介質流置的目的。
有各種標準的閥門系列可以向客戶提供，即用于DIN標準系列，3A標準系列， ISO/IDF標準系列，BS/RJT標準系列，ASME/BPE標準系列。
該閥門的組成部件_般包括：一個分為兩半的閥體，閥門芯片，芯片軸的軸襯套以及軸密封圈，整個閥門是用螺栓及螺母組裝在一起。三片式閥門同時還包括兩個法蘭以及兩個法 蘭密封圈。

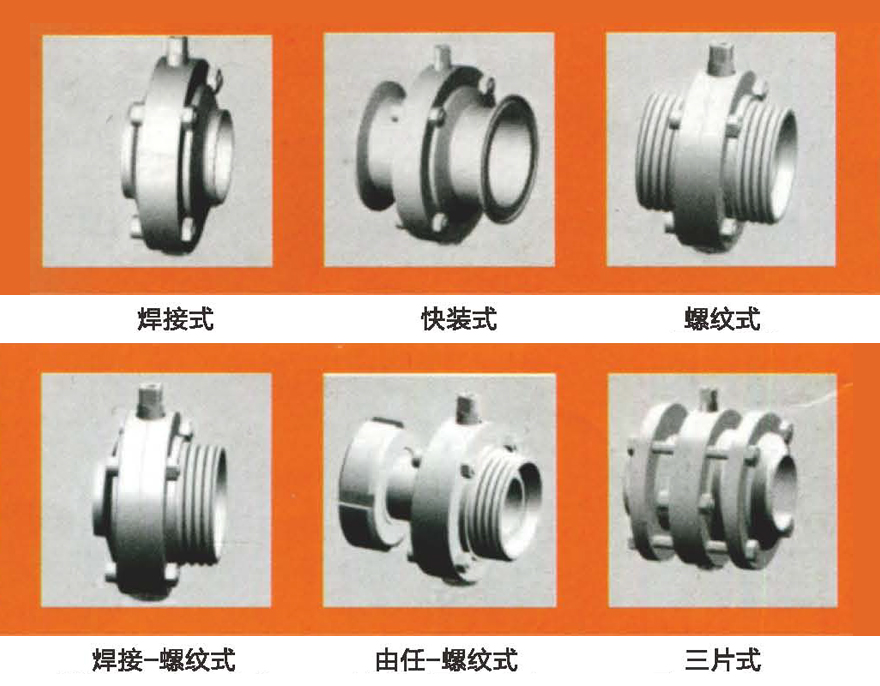

本公司現有的蝶閥系列有：焊接式蝶閥、卡箍式蝶閥、外螺紋式蝶閥、焊接-外螺紋式蝶閥、由任-外螺紋式蝶閥、三片式蝶閥等各種蝶閥。

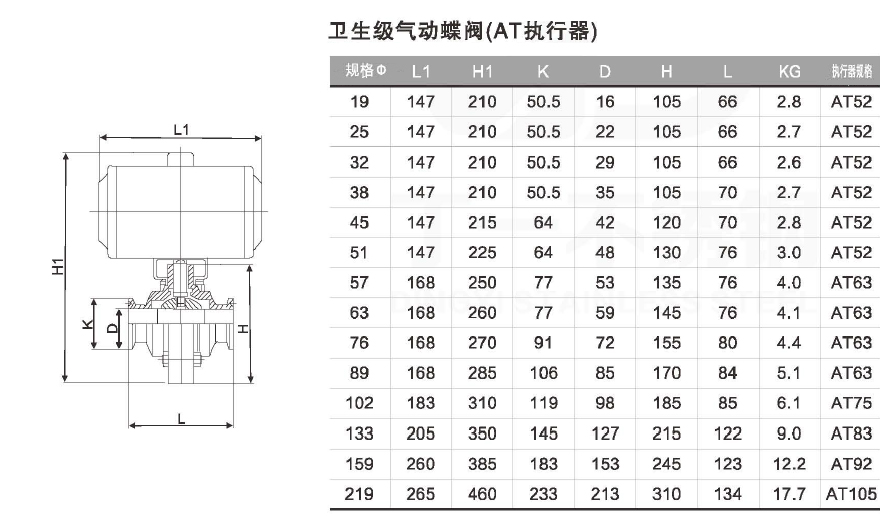

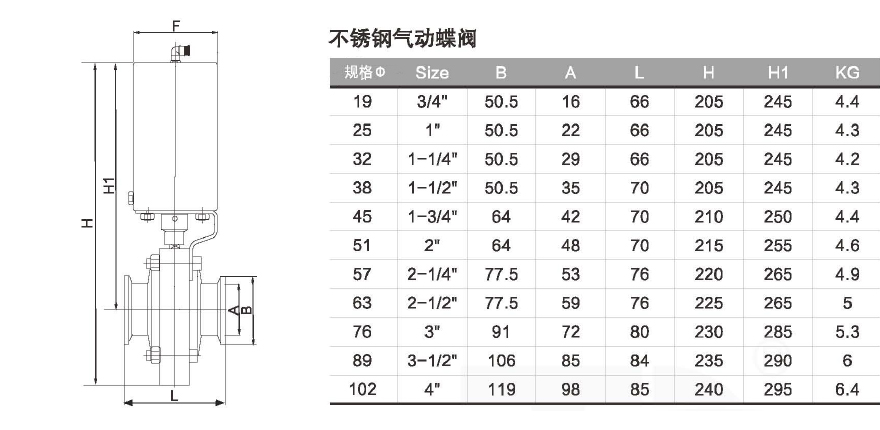

本公司現有的執行器包括： 1.不銹鋼氣動執行器，可提供φ19-2732.鋁制氣動執行器，可提供ZT050D、ZT063D、ZT075D、ZT088D、ZT100D、ZT115D六種產品規 格； 3.電動執行器，可提供HL-05、HL-10、HL-20的產品規格。
執行器是用一個托架和螺絲固定在閥門上。

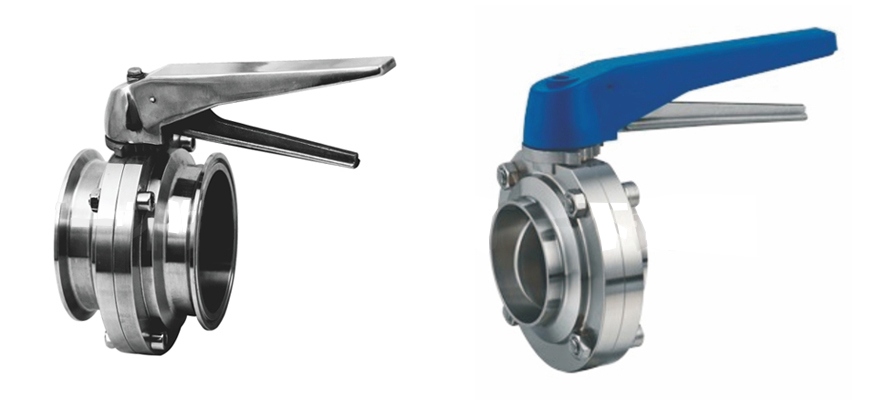

現有用于手動操作的手柄規格類型有：
1、拉桿手柄，可提供兩種不同的產品規格；
2、多位不銹鋼鴨嘴式手柄一種規格可配閥門規格；
DN10-DN100/3A3/4"~4"/SMS 19~102/DS1"~4"/ISO. IDFO19-O108
3、多位塑料鴨嘴式手柄一種規格可配閥門規格：(與不銹鋼鴨嘴式手柄相同) 手動操作的手柄是用閥蓋/軸系統和一顆螺絲固定在閥門上。
性能規范
| 金屬材質 | 與產品接觸的零部件 | 304L/316L(1.4306/1.4404)鍛造 | 可提供材料檢測報告 |
| 不與產品接觸的零部件 | 304/202(1.4301/202) | ||
| 密封材質 | 標配 | EPDM+PTFE | 采用進口密封材料，所有密封材質均符合FDA117.2600 |
| 選配 | 硅橡膠VMQ | ||
| 壓力 | 工作壓力 | 0~10bar | |
| 控制氣源壓力 | 5~8bar | ||
| 溫度 | 工作溫度 | VMQ：(-50~+180℃)EPDM:(-20~+135℃)FPM:(-30~+230℃) | |
| 去菌溫度 | 150℃(MAX20min) | ||
| 表面處理 | 內表面處理 | Ra^0.4-0.8μm | |
| 外表面處理 | Ra^0.8-1.6μm | ||
| 連接方式 | 焊接端管徑 | 焊接口： DIN 11850-2與11850-1/SMS/3A/ISO等系列 | |
| 連接方式：焊接、快裝、外螺紋、內螺紋、法蘭等 | |||
| 選配驅動 | 智能控制 | ||
| 氣動控制 | 氣動頭及固定支架 | ||
| 氣動控制 | 氣動頭固定支架 | ||
| 蝶閥的體積流量： 單位時間內流過蝶閥某橫截面積的流體體積 |
體積流置：立方米/小時(m3/h)詳細技術數據請參閱(下頁) | ||

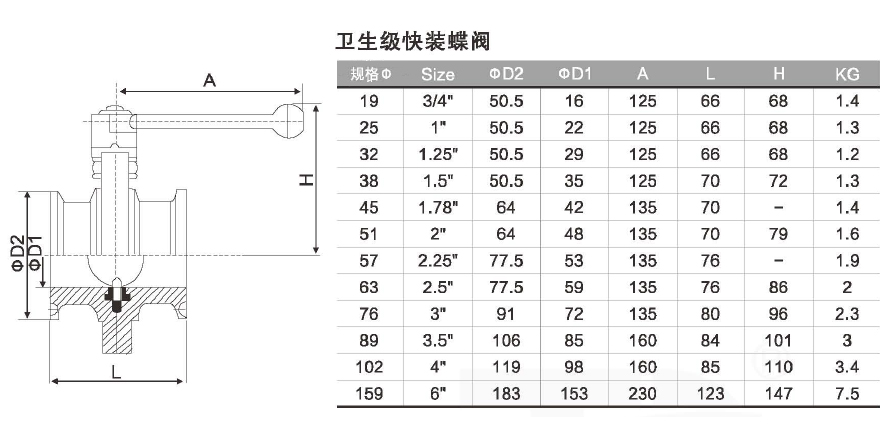

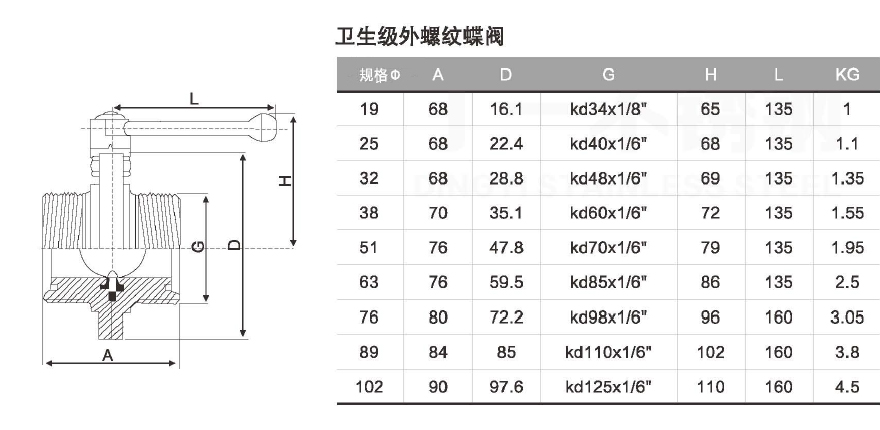

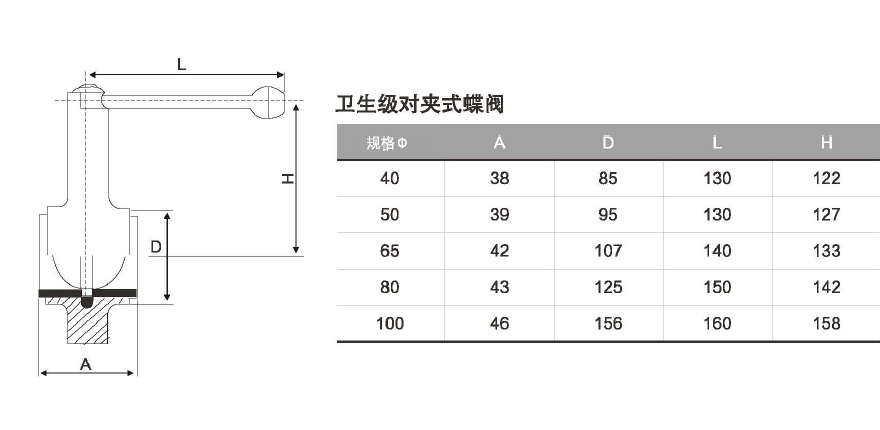

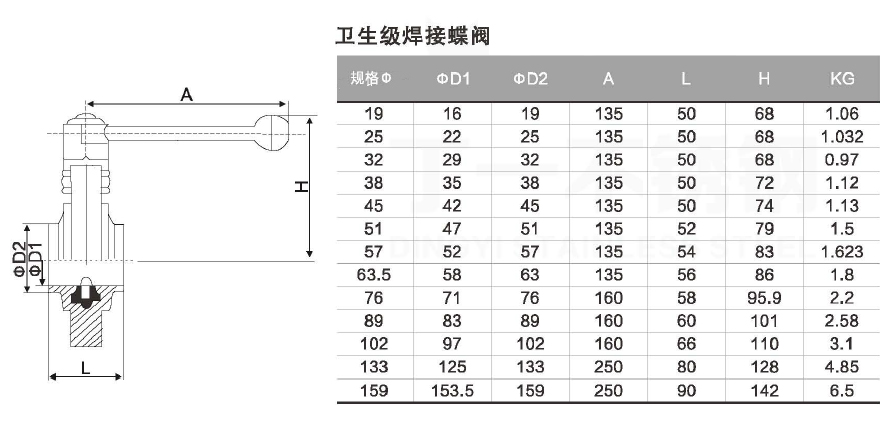

連接類型
